计量泵精度一直是客户在实际使用计量泵过程中比较关心的问题。本篇软文中将结合某客户在实际应用过程中遇到的一些问题，以计量泵专业厂家的角度来给予解答，供大家参考。

计量泵精度概念

问:

计量泵的精度有哪些？

答:

计量泵的使用过程中涉及三个方面的精度。

1）机械隔膜计量泵稳态精度： ±2%的额定流量。如果计量泵实测100%冲程流量是1000L/h，则稳态精度允许偏差是±2%*1000=±20 L/h。稳态精度是指加量泵和相关系统在不做任何调整与改变的前提下，在不同时间点对加量泵流量进行标定，所得到的流量偏差。

2）线性精度：±3%的额定流量，如果计量泵实测100%冲程流量是1000L/h，则线性精度允许偏差是±3%*1000=±30L/h。线性精度是指在计量泵10%~100%行程范围内，均匀选取不同行程点进行流量标定，所得到的实测流量与最佳拟合值之间的偏差

3）重复精度：±3%的额定流量，如果计量泵实测100%冲程流量是1000L/h，则重复精度允许偏差是±3%*1000=±30L/h。重复精度是指在计量泵10%~100%行程范围内，选取某个行程点进行流量标定，然后改变泵的冲程运行一段时间后，再次回到原来行程点进行流量标定，所得到的流量偏差。

问:

计量泵的调节比是多少，调节比的作用是什么？

答:

计量泵的调节范围和调节比：计量泵与其他可调节设备类似，有一个调节比参数。计量泵的调节比是10:1，即在10%~100%范围内，计量泵的精度满足要求。在10%以下范围，通常属于非调节敏感区域，所以不在精度范围内做要求。

实际应用问题

问:

我们在使用变频计量泵的时候遇到个问题，流量不准，具体描述如下：

计量泵：965L/h；扬程：4bar；泵头：PVC；380V，50Hz变频电机，

冲程：5% ；10Hz 情况下 流量为：35-40L/h

根据这台泵的情况，以下计算是否正确

965L/h*5%=48.25L/h（50Hz）,同比例情况下，10Hz应该是9.65L/h，和现在实际的35-40L/h相差很大。

请问这个变频泵运转情况到底是怎么样的？为什么会有那么大的偏差？

答:

1. 贵司在进行现场标定时，系统是否有稳定的系统背压压力。如果没有稳定的背压压力，只是保持计量泵出口是常压，甚至出口的位置低于储罐液体的液位高度，那么有可能会导致出口流量偏差较大

2. 另外，请问一下你们在进行流量标定时，在计量泵出口有没有压力表，系统压力是多少？

3. 在进行计量泵流量标定时，需要在计量泵的出口与进口之间保持至少0.2MPa以上的压差，才能保证计量泵满足相关的精度要求。

4. 为了保证泵的参数达到额定参数，每台计量泵的实际流量是大于资料样本的额定参数的。我随机抽取贵司的一个合同中有三台MC1000PR的测试数据，其中有001泵的实际最大流量就是1073.8 L/h。最大值的增加也会提升低冲程时的流量。

问:

如果还是这台泵。如果我把冲程开到10%的位置,50Hz情况下，就是1073.8*10%=107.38L/h

我想问下，此时的精度偏差是多少，是按107.38L/h的 ±3% 还是仍旧按1073.8的±3%

同时在10%-100%之间的流量计算时是否就是 ：流量=（额定流量*冲程*频率/50）±3%

我们在做程序时需要编程用。

答:

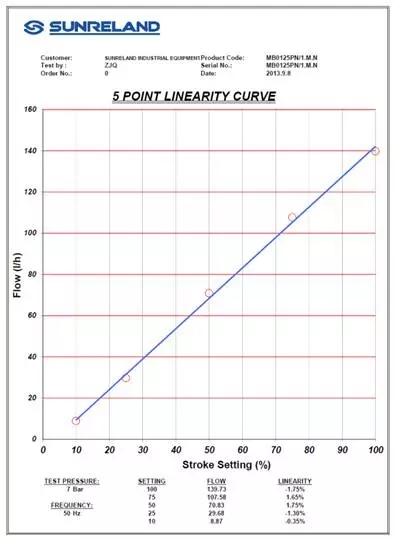

上图是计量泵流量与冲程的关系图。

图中的圆点是实测流量值，蓝线是经过拟合计算后的最佳结果，从以上的图中可以看到。

1）在流量与冲程关系线是不通过原点的，所以不能按照0~100%的通过原点比例线性关系进行计算。该方程式在横轴与竖轴都是有截距的。

2）±3%偏差是±3%额定流量，即±3% *1073.8=±32.2 L/h。偏差值是实测值与最佳值之间的偏差。

3）如果在现场对药剂投加量有严格要求的，需要用实际使用药剂，在实际的加药系统条件下，有稳定的系统背压，进行计量泵的流量标定。然后根据不同冲程下的实测值，画出最佳拟合线，作为日常操作的调节指导。

4）如果需要变频控制，那么需要在不同频率条件下进行流量标定，从而得到不同频率下的流量与冲程关系图。
